首页 /  产品中心 /  金属壳体 /  17类 铝型材机箱
产品型号: 17-141
[ 打印版本 ] [ 返回 ]

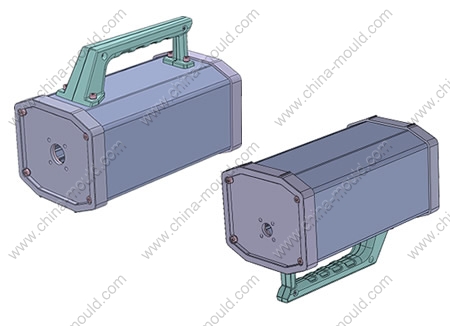

点击放大


  • 外形尺寸: 180x101x128 mm
  • 防护等级: 无
  • 可配电池: 无
  • 视窗尺寸: 无
  • PDF图纸下载:  下 载
  • 说明:
  • 产品材料和颜色可按要求定制
  • 产品改动需根据情况收取改模费用
  • 网站图纸仅供参考(以实样为准)
  • 防水防爆产品不提供相关证书
  • 欢迎合作开模,仅收50%模具费
    更多图片...
    产品说明:

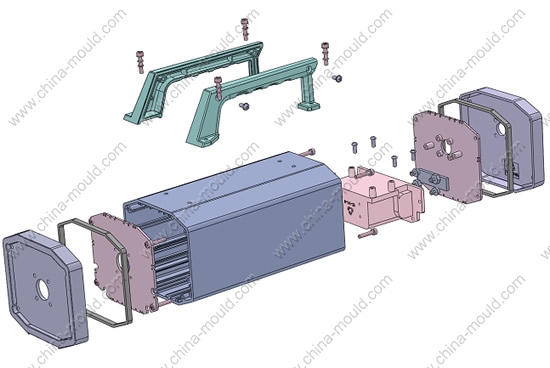

    标准配件
    序号 配件编号 配件名称 数量 材料 嵌件明细 备注
    1 17-141-1 前盖 1 增强尼龙 PA+15%GF
    2 17-141-2 右半把手 1 增强尼龙 PA+15%GF
    3 17-141-3 左半把手 1 增强尼龙 PA+15%GF
    4 17-141-4 电池支架 1 增强尼龙 PA+15%GF
    5 17-141-5 铝型材箱体 1 总长178.2
    6 17-141-6 前屏蔽盖 1
    7 17-141-7 后屏蔽盖 1
    8 17-141-8 密封圈 2 橡胶
    9 17-141-1A 后盖 1 增强尼龙 PA+15%GF
    10 M3x16NLJ M3x16内六角螺丝 8 黑色
    11 M3x12NLJ M3x12内六角螺丝 4 黑色
    12 PT3x8LJ PT3x8内六角头自攻螺钉 2 黑色
    13 M3x10 M3x10十字圆头螺钉 4
    14 M3TD M3弹垫 12 弹簧钢 内径3,外径5,厚度1mm,颜色黑色。
    15 M3x3LM M3x3LM 4
    16 40x12x3PM 40x12x3泡棉 1 海绵 发泡海绵垫,带背胶。
    17
